PC/104-电源模块系列

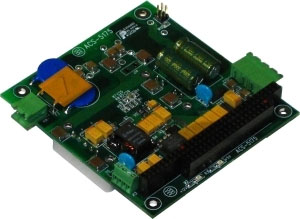

ACS-5175
  • 产品简介
  • 技术特点
  • 物理参数
  • 附件下载

ACS-5175电源模块专为24V和28V的军用航空与地面车辆系统设计。该电源模块完全兼容PC/104和PC/104 Plus板卡,并同时符合军标MIL-STD-704和/或 MIL-STD-1275。

模块本身拥有三阶输入过滤和保护单元,可以极为有效的减少电磁放射以及外部的电磁放射带来的干扰,使得模块本身达到的标准远远优于MIL-STD-461所规定的参数指标。该电源上的电隔离,极宽的输入范围和多重输入保护线路专门为抵抗如+-600V/10us或 +-250V/70us,持续80V或100V50us等大量的冲击状况量身定做。电压反接保护装置可以持续对-100Vdc提供有效保护。

ACS-5175采用优化的机械结构设计,使得模块本身可以适应高强度的冲击与震荡的工作环境。所有的焊接和大尺寸元件都被安放在模块的底部。ACS-5175电源模块的这种设计,使其可以作为系统堆栈中的最底层板卡,为系统提供可靠的电力供应。

+5V和+12V输出电压可从板块的输出接口获得,并同时对PC/104总线供电。LED指示灯用于显示电源的运行状态。电源可通过开关对其状态进行远程ON/OFF控制。

ACS-5175-A0,9-45Vdc输入

MIL-STD-1275-(24V规范)
MIL-STD-1275-(12V规范,在高过载时有6V/1s的电压下沉)
MIL-STD-461C-CS06 cat b.
MIL-STD-461C-CE01-03/CS01-02/RE01-03/RS01,03

ACS-5175-A1,16-80Vdc输入

MIL-STD-704A/D/E(非正常关机除外)
MIL-STD-1275-(24V规范)
MIL-STD-461C-CS06 cat b.
MIL-STD-461C-CE01-03/CS01-02/RE01-03/RS01,03

75W隔离式输出功率
大范围电压输入:16-80Vdc 或 9-45Vdc
MIL-STD-704军标系列28Vdc输入范围
MIL-STD-1275军标系列24Vdc输入范围
输出电压:+5V,+12V
输出功率:+5V@15A,+12V@2.5A
柔和开机,将电流的冲击最小化
模块和系统在过压时自动关机
所有输出带过载保护
3阶输入过滤,3阶输入保护 - 反接,过压,瞬变和激荡
符合CE标准中EC低压规范,以及电磁放射与防护规范
经过认证,达到MIL-STD-801,MIL-STD-461,MIL-
STD-704和MIL-STD-1275
-40到+85摄氏度运行范围(需要搭配结构散热片)
可选择-55摄氏度宽温版本

物理参数:

尺寸:90 X 96 mm (3.6"X3.8"),高度15 mm (0.6")

应用范围:

军用车辆和移动计算机
军用电脑
MFD显示屏和相关主机
大型机组
军用固定翼飞机与直升机电脑
宇航应用
